De drôles de découpleurs

[Skalou]

Salut,
En regardant la famille de fusée japonaise H-II

je me suis demandé ce que sont ces étranges barres en diagonales sur les H-IIA et H-IIB et surtout comment elles se découplent:

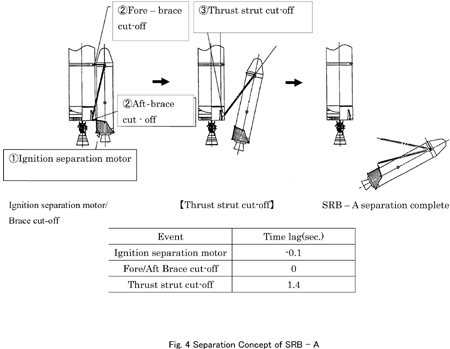

Ce sont les thrust strut.

Après une petite recherche sur le web, elles servent premièrement à transmettre la poussée au reste de la fusée,
mais également ensuite à écarter les boosters de l'étage central au moment de la séparation, évitant ainsi l'emploi de sépratron (comme sur les fusées ariane5 par exemple).







les liens:
https://fr.wikipedia.org/wiki/H-IIA
http://www.sozogaku.com/fkd/en/cfen/CB1011026.html
http://space.stackexchange.com/question ... burned-out

les fusées soyouz ont également un système ingénieux, que je vous présenterai une prochaine fois

[Akinatronic]

Ils sont pas cons ces japs !
En plus il y a plein d'avantages pratiques :
-Trois fonctions en même temps, transmettre la poussée, rigidifier et justement découpler (donc gain de masse)
-Un système mécanique assez simple, donc moins de risque de défaillance
-Une séparation fiable

Le plus complexe dans l'élaboration de cette structure est l'épaisseur du tube afin de s'assurer de la fiabilité du système car une structure aussi longue, même en aluminium (voir en nid d'abeille) est relativement massif bien qu'il assure trois tâches

[Nemecle]

Un risque (qu'ils ont manifestement pris en compte) est qu'avoir une masse morte se balançant comme ça juste avant la coupure peut d'une avoir un mouvement imprévu, de deux appliquer des forces difficilement évaluables sur la fusée
Mais c'est gg !
